產品展示Products show

三通球閥閥門首頁 > 產品展示 > 球閥 > 三通球閥 >

產品名稱：上海三通球閥閥門廠家[ 2014-08-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

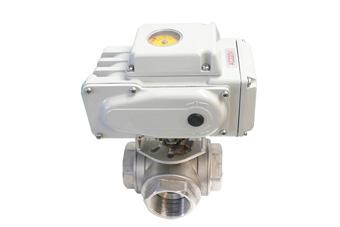

一、我公司的三通球閥有電動三通球閥Q944F Q945F、氣動三通球閥、T型三通球閥、硬密封三通球閥、L型三通球閥、高壓三通球閥、內螺紋三通球閥、不銹鋼三通球閥Q14/15F內螺紋三通球閥、焦爐專用三通球閥、TN400 黃銅絲扣三通球閥。

二、上海三通球閥產品特點：

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
閥體材質： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
設計標準： GB/12237-1989；API608
結構長度： GB/T12221-1989；ASME/ANSIB16.10
法蘭標準： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5

三、上海三通球閥性能及設計規范：

1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級

2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水蒸氣油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

四、上海三通球閥主要零件材料

零件名稱	材料
	Q45F-16C -25p -40R	Q45F-16C -25P -40R
閥體	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
球體
閥桿
密封圈	聚四乙烯
扳手	鑄鋼

五、上海三通球閥主要外形尺寸和連接尺寸(MM)

型號	公稱通徑DN	尺寸（MM）
型號	公稱通徑DN	L	D	D1	H	z-ød
Q44F-16C/P Q45F-16R/L	15	140	95	65	103	14-4
	20	160	105	75	112	14-4
	25	180	115	85	123	14-4
	32	200	135	100	144	18-4
	40	220	145	110	152	18-4
	50	240	160	125	182	18-4
	65	260	180	145	193	18-4
	80	280	195	160	217	18-8
	100	320	215	180	245	18-8
	125	360	245	210	282	18-8
	150	440	280	240	319	23-8
Q44F-25C/P Q45F-25R/L	15	115	95	65		14-4
	20	145	105	75		14-4
	25	160	115	85		14-4
	32	200	135	100		18-4
	40	220	145	110		18-4
	50	240	160	125		18-4
	65	260	180	145		18-8
	80	280	195	160		18-8
	100	320	230	190		23-8
	125	360	270	220		25-8
	150	440	300	250		25-8
