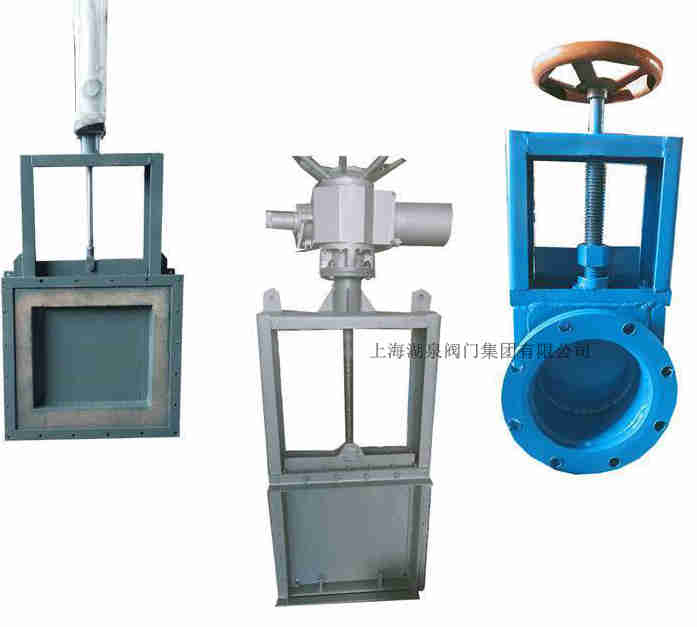

產品名稱：電動插板閥DN600 PN16 碳鋼價格[ 2022-09-05 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動插板閥DN600 PN16 碳鋼價格產品介紹

上海湖泉閥門集團有限供公司插板閥廠家做（手動插板閥、氣動插板閥、電動插板閥）該設備開啟、關閉順暢、手動式開啟關閉輕便、氣動式開啟關閉迅速、電動式開啟關閉運行穩定。
插板閥廠家：我們可以根據糧倉進出口或灰斗出料口尺寸形狀，設計定做、免費提供結構圖紙、工作原理、參數、等。法蘭盤可分（方形、圓形）。外觀精致、做工精細。插板閥價格：根據定做尺寸、材質、配置（手動、氣動、電動）等。插板閥可以快速報價、報裸價、含稅含運費價格、價格合理、出廠價、批發價。主體材料碳鋼公稱通徑 dn600 適用介質 灰粉塵密封形式硬密封型標準 非標 外形中型流動方向單向驅動方式電動 零部件及配件閥體壓力環境常壓工作溫度常溫類型。

二、電動插板閥DN600 PN16 碳鋼價格產品工作原理

插板閥開啟關閉是由電機驅動來實現，當想放料時扭動電源開光電機逆時針轉動，電機聯動絲桿轉動，閘板緩緩提起打開放料。當閘板完全打開觸碰到行程開關斷開電源電機停止轉動。當想關閉封料時扭動電源開關反方向，電機順時針轉動。電機聯動絲杠轉動，閘板緩緩落下關閉閘門起到封料作用。當閘板完全關閉時閘板觸碰到行程開關斷開電源電機停止轉動。插板閥就是這樣通過電機完成通過工作。電動插板閥也可以實現時間控制開啟關閉。

三、電動插板閥DN600 PN16 碳鋼價格產品技術參數

類別	A×A	B×B	C×C	L	H	D0	N-M
單向	200×200	256256	296296	100	820	300	8-M12
	250×250	306306	346346	100	930	340	8-M14
	300300	456456	396396	100	1050	380	8-M14
	400400	456456	496496	100	1140	445	12-M14
	450450	510510	556556	120	1450	530	12-M18
	500500	560560	606606	120	1610	580	16-M18
雙向	600600	660660	706706	120	1830	450	16-M18
	700700	770770	820820	140	2130	450	25-M18
	800800	870870	920920	140	2440	450	20-M18
	900900	974974	103601030	160	2660	450	24-M23
	10001000	10741074	11301130	160	2870	450	24-M23
說明	LMD-單向	I-手輪	鏈條數同M=0.105-113（X是絲桿中心離地面高度）
說明	LMS-雙向	II-鏈輪	距地面小于1.7米用于手輪大于1.7米用鏈輪

方口	高度	孔距	外徑	圓口	高度	孔距	外徑	螺栓孔
150	100	200	240	150	160	200	250	8-ф11
180	100	230	280	180	160	240	280	8-ф13
200	100	250	300	200	160	260	300	8-ф13
220	100	270	330	220	160	280	320	8-ф13
240	100	290	340	240	160	300	340	8-ф15
260	100	310	360	260	160	320	360	8-ф15
280	100	330	380	280	160	340	380	8-ф18
300	100	350	400	300	160	360	400	8-ф18
320	100	370	420	320	160	380	440	8-ф18
340	100	390	450	340	160	400	450	8-ф18
400	100	450	500	400	160	460	500	8-ф18
440	100	490	550	440	160	500	560	8-ф18
480	100	540	600	480	160	550	610	16-ф18
500	120	590	640	500	200	590	650	16-ф18
600	120	680	740	600	200	680	750	16-ф18
